化学气相沉积（CVD）是一种利用气态或蒸气态的化学物质通过化学反应在气相或气固界面上沉积出固态沉积物的方法。CVD技术被广泛应用于材料制备、表面处理和薄膜生长等领域。

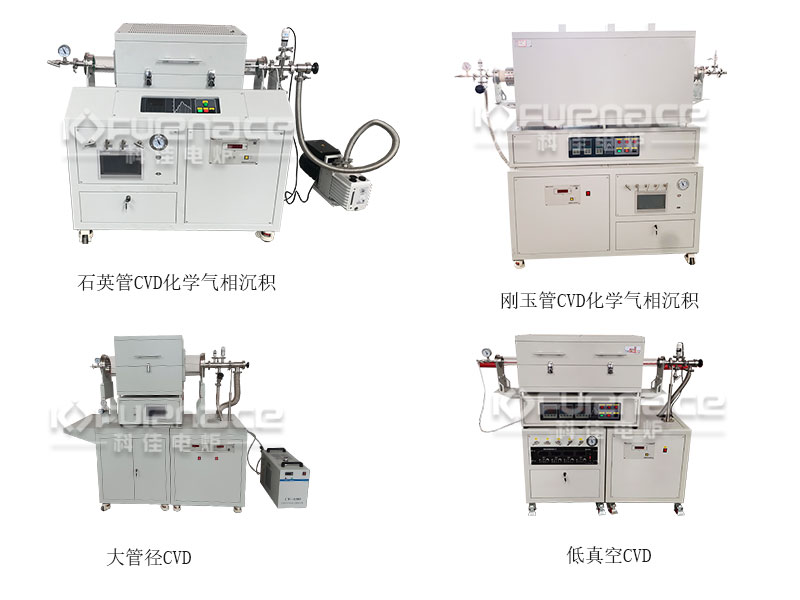

各种不同型号的CVD化学气相沉积设备(点击图片链接查看更多CVD)
CVD技术可以用于制备各种材料的单晶、多晶或非晶材料，包括硅、碳化物、氮化物、氧化物等。这些材料可用于制造集成电路、电子器件、光学器件、传感器等。是一种广泛应用于薄膜、涂层和材料制备的技术，通过在气相中化学反应产生的中间体将物质沉积到固体表面。
一、CVD设备的工艺：
①基板准备： 基板是被涂层或沉积材料的目标表面，通常是金属、陶瓷或半导体材料。
②气相前体供给： 气相前体是参与化学反应形成薄膜的气体或蒸气，它们被导入反应室。
③热解： 在反应室中，气相前体通过热解（分解）或其他化学反应，产生活性的中间体，如自由基、离子等。
④沉积： 中间体沉积到基板表面，形成所需的薄膜或涂层。
⑤控制和监测： 过程中需要对温度、气体流量、压力等参数进行精确控制和监测，以确保薄膜的质量和均匀性。
二、CVD应用领域：
①半导体制造： 用于沉积硅氧化物、氮化硅等薄膜，制造集成电路和其他半导体器件。
②涂层技术： 用于制备防反射膜、硬质涂层、防腐蚀涂层等，广泛应用于光学、电子和机械领域。
③太阳能电池： 用于沉积光伏薄膜，如非晶硅、铜铟镓硒等，用于太阳能电池的制备。
④陶瓷制备： 用于制备陶瓷薄膜，如氮化硼、碳化硅等，广泛应用于陶瓷工业。
⑤金属涂层： 用于制备金属薄膜，如铬、镍、铜等，应用于电镀和防腐蚀领域。
三、CVD产品的优势和特点：
①均匀性： CVD能够在大面积基板上均匀地沉积薄膜，确保制备的薄膜具有一致的性能。
②可控性： CVD过程具有高度可控性，可以通过调整工艺参数来实现对薄膜性质的精准控制。
③高质量： CVD制备的薄膜通常具有较高的质量，表面光洁度和致密性良好。
④广泛适用性： CVD可用于多种材料的制备，包括金属、半导体、陶瓷等。
⑤大规模生产： CVD适用于大规模生产，具有高生产效率。
四、CVD设备在使用时有什么注意事项：
①高温处理： CVD通常需要较高的温度，对于一些温敏感的基板和材料可能存在挑战。
②气相前体选择： 不同的气相前体决定了沉积薄膜的性质，选择合适的气相前体对于薄膜功能至关重要。
③设备复杂性： CVD系统通常较为复杂，需要专业操作和维护。

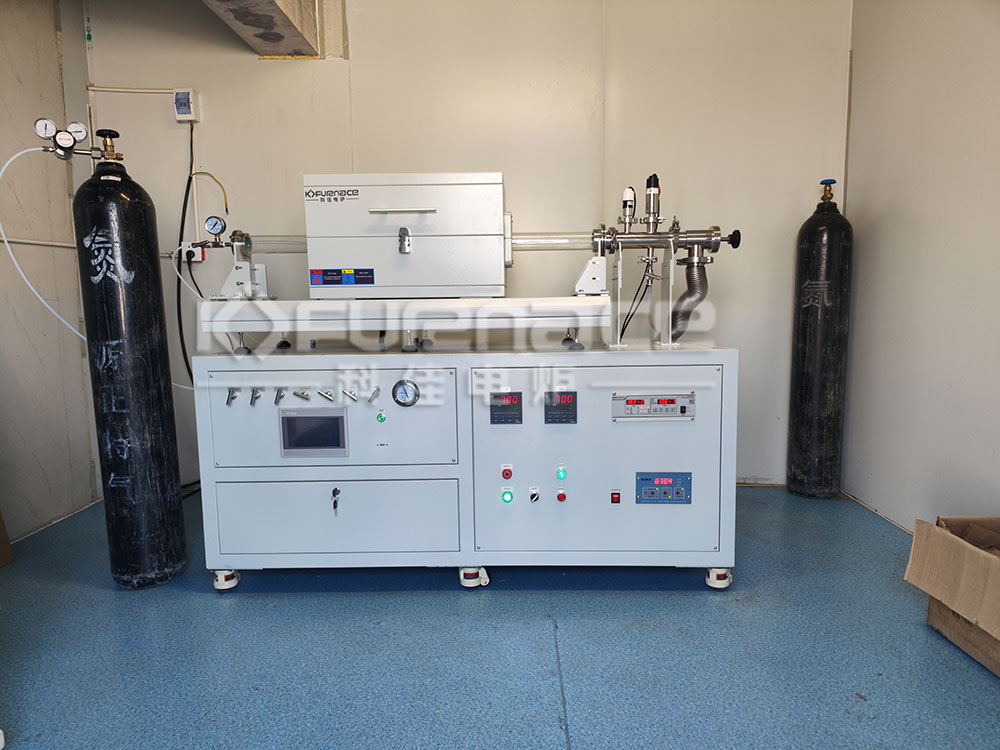

CVD系统顾客实拍图
五、总结：
CVD技术的应用范围非常广泛，除了在微电子和光电子领域的应用外，还可以用于制备生物材料、陶瓷材料、复合材料等。同时，CVD技术还可以用于表面处理和改性，如涂层、镀膜、刻蚀等。
CVD技术是一种非常重要的材料制备和表面处理技术，具有广泛的应用前景和发展潜力。点击查看更多CVD设备，想了解更多其他产品，欢迎点击咨询在线客服！
