CVD（化学气相沉积）在半导体行业的应用非常广泛，以下是其应用的主要方面：
CVD在半导体行业的应用
光电器件制造：
光伏电池：CVD用于制造薄膜太阳能电池，如硅薄膜和化合物半导体薄膜（如CdTe和CIGS），以提高光电转换效率。
LED和激光器：该技术用于沉积氮化镓（GaN）和其他III-V族化合物半导体，以制造耐用的发光二极管（LED）和激光器。
光刻工艺中的硬掩膜：
CVD用于沉积如氮化硅（Si₃N₄）和氧化硅（SiO₂）等硬掩膜层，这些掩膜层在光刻工艺中提供高分辨率图形转移和刻蚀保护。
气体传感器：
如金属氧化物半导体气体传感器，通过CVD沉积敏感薄膜，实现高灵敏度检测。
优良的封装：
通过硅通孔（TSV）：CVD用于沉积高质量的绝缘层和金属填充材料，制作通过硅通孔，实现三维集成电路（3D IC）互连。 封装保护层：用于沉积保护层，提高封装可靠性和耐用性。
阻挡层和衬垫层：
阻挡层沉积，如钛氮化物（TiN）和钽氮化物（TaN），作为铜互连的扩散阻挡层，防止金属扩散。
衬垫层沉积，用于提高界面质量，改善后续薄膜沉积的均匀性和附着力。
光学应用：
CVD金刚石在光学领域的应用，包括用于输出来自激光器、太赫兹和同步辐射的重型IR辐射的窗口，以及折射X射线透镜的制造。
电子产品：
金刚石用于生产基于宽带半导体的器件中的散热基板和涂层。使用“GaN-Diamond”异质结构可以创建新一代的微型和高能效高功率微波电子、放大器、LED和其他电子设备，是5G网络基础设施所需要的电子设备。
纳米材料制备：
CVD技术还可以用于生长各种纳米材料，如碳纳米管、石墨烯等，这些纳米材料具有优异的机械、电学和热学性能，被广泛应用于传感器、储能材料等领域。
半导体器件制造：
CVD技术在半导体器件制造中应用广泛，包括生长硅、氧化铝、氮化硅、碳化硅、磷化锢等材料。其中，生长单晶硅和多晶硅是CVD技术在半导体器件制造中的主要应用。
此外，CVD碳化硅零部件因其独特的性能优势，在多个领域获得了广泛运用，尤其是在刻蚀设备、MOCVD设备、Si外延设备和SiC外延设备以及快速热处理设备中，都有着非常多的作用。

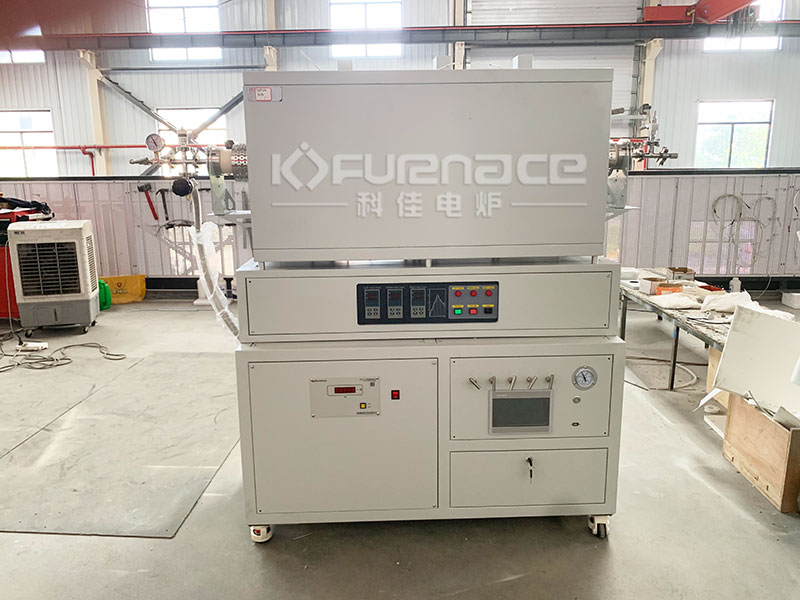

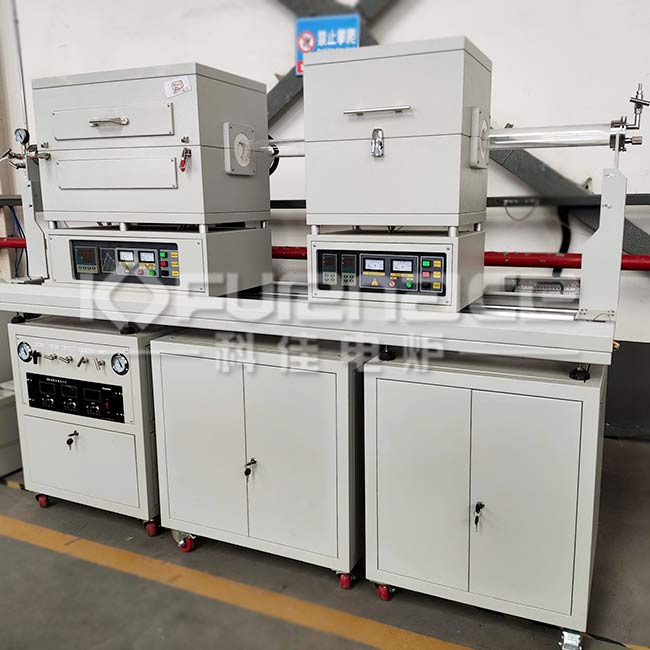

总体来说，CVD在半导体行业的应用涵盖了从基础材料制备到高端设备制造的各个环节，使得CVD在半导体行业中有着非常广泛的应用。点击了解更多CVD管式炉！或者点击咨询在线客服定制各种不同型号电炉！
