CVD（化学气相沉积）确实可以处理半导体材料，并且在半导体领域有着广泛的应用。下面就来具体看看有哪些主要的应用吧！
CVD技术通过将一种或多种气态前体引入高温反应室中，在适当的温度和压力条件下，这些前体分解形成所需的固态材料，并在基片上沉积形成连续膜层。这一技术在半导体制造中有着很大的作用，具体体现在以下几个方面：
薄膜沉积：CVD技术可用于沉积各种绝缘层、金属层和掺杂层，如二氧化硅(SiO₂)、氮化硅(Si₃N₄)、钨(W)、钛(Ti)、铝(Al)等，这些薄膜在半导体器件中起到电绝缘、保护和钝化的作用。
外延生长：CVD还用于外延生长单晶硅或其他半导体材料（如碳化硅、氮化镓），在晶圆表面形成高质量的单晶层，这对于提高半导体器件的性能很重要。
特殊材料沉积：CVD技术还可以沉积高k电介质材料（如铪氧化物HfO₂和锆氧化物ZrO₂）作为MOSFET栅极介质，以降低漏电流，提高器件性能。此外，它还能沉积阻挡层（如钛氮化物TiN和钽氮化物TaN）以防止金属扩散。
纳米材料和特殊材料的制备：CVD技术还能制备纳米颗粒、纳米线、碳纳米管和石墨烯等纳米材料，这些材料在电子器件和传感器中有广泛应用。
光伏和LED制造：在光伏领域，CVD用于制造薄膜太阳能电池（如硅薄膜和化合物半导体薄膜CdTe、CIGS），提高光电转换效率。在LED和激光器制造中，CVD则用于沉积氮化镓(GaN)和其他III-V族化合物半导体。
微机电系统（MEMS）和气体传感器：CVD技术还用于MEMS制造中的材料沉积，以及金属氧化物半导体气体传感器的敏感薄膜沉积，实现高灵敏度检测。

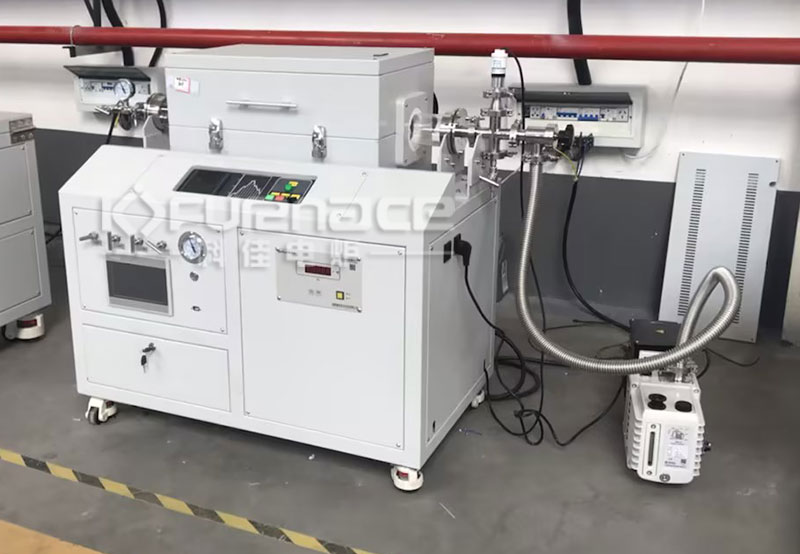

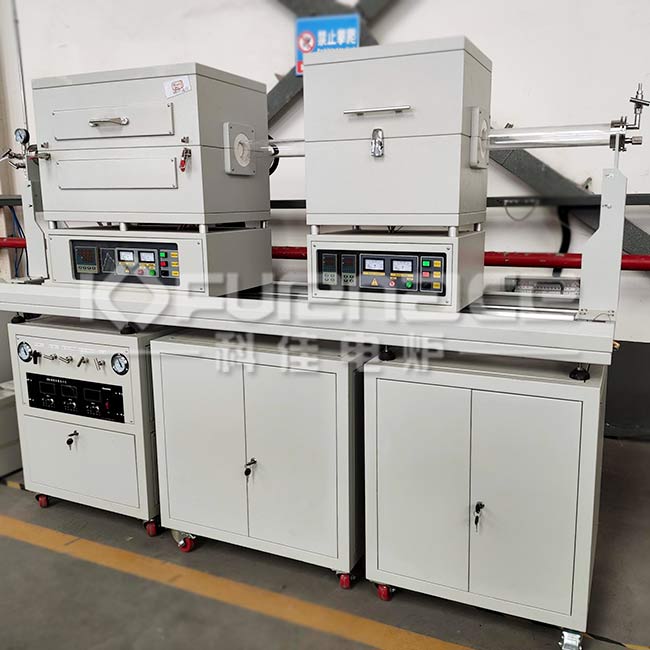

所以说，CVD技术在半导体材料处理中有着很重要的应用，其高纯度、高质量、均匀性和可控性等特点使得它在半导体制造中得到了广泛应用。点击了解更多CVD电炉炉！或者点击咨询在线客服定制各种不同型号电炉！
