cvd炉在半导体行业的应用

时间：2024-08-30 点击次数：0

CVD炉（化学气相沉积炉）在半导体行业中具有广泛的应用，主要体现在以下几个方面：

一、材料沉积
绝缘层沉积：CVD炉用于沉积二氧化硅(SiO₂)和氮化硅(Si₃N₄)等绝缘层，这些绝缘层在半导体器件中起到电绝缘、保护和钝化的作用。
金属层沉积：如钨(W)、钛(Ti)、钛氮化物(TiN)和铝(Al)等金属层的沉积，这些金属层主要用于互连和接触孔填充。
掺杂层沉积：如磷硅玻璃(PSG)和硼硅玻璃(BSG)的沉积，用于局部掺杂和表面钝化，以提高半导体器件的性能。
外延生长：CVD炉还用于外延生长单晶硅或其他半导体材料（如碳化硅、氮化镓），在晶圆表面形成高质量的单晶层，这对于提高器件的集成度和性能很重要。
高k材料沉积：如铪氧化物(HfO₂)和锆氧化物(ZrO₂)等高k电介质材料的沉积，这些材料用于MOSFET栅极介质，以降低漏电流，提高器件性能。
阻挡层沉积：如钛氮化物(TiN)和钽氮化物(TaN)的沉积，作为铜互连的扩散阻挡层，防止金属扩散，保护器件的完整性。

二、特殊材料生长
碳纳米管和石墨烯生长：CVD炉可用于生长碳纳米管和石墨烯材料，这些材料在电子器件和传感器中有广泛的应用，如提高器件的导电性、热导性和机械强度。
光学、光电材料：CVD炉还可以用于制备光学、光电器件的材料，如氮化镓(GaN)和其他III-V族化合物半导体，这些材料在LED和激光器等领域有很大应用。

三、器件制造
光伏电池：CVD炉用于制造薄膜太阳能电池，如硅薄膜和化合物半导体薄膜（如CdTe和CIGS），这些电池具有高效的光电转换效率，是可再生能源领域的重要组成部分。
微机电系统(MEMS)：CVD炉在MEMS制造中也有应用，如沉积多晶硅和氧化硅等材料，用于制造微机械结构和传感器。
气体传感器：通过CVD沉积敏感薄膜，可以制造高灵敏度的金属氧化物半导体气体传感器，用于环境监测和工业控制等领域。

四、其他应用
封装保护层：CVD炉还用于沉积保护层，以提高封装可靠性和耐用性，保护半导体器件免受外界环境的影响。
通过硅通孔(TSV)：CVD
炉在三维集成电路(3D IC)的制造中发挥着重要作用，通过沉积高质量的绝缘层和金属填充材料，制作通过硅通孔，实现三维互连。

五、优势 CVD炉在半导体行业中的应用具有多方面的优势，包括：
高纯度和高质量：CVD工艺能够沉积高纯度、低缺陷的薄膜，确保器件性能和可靠性。
均匀性和可控性：通过精确控制气相反应物的流量和反应条件，可以实现薄膜的厚度和成分均匀性。
兼容性和多样性：CVD工艺适用于多种材料和基材，广泛应用于不同的半导体制造步骤。

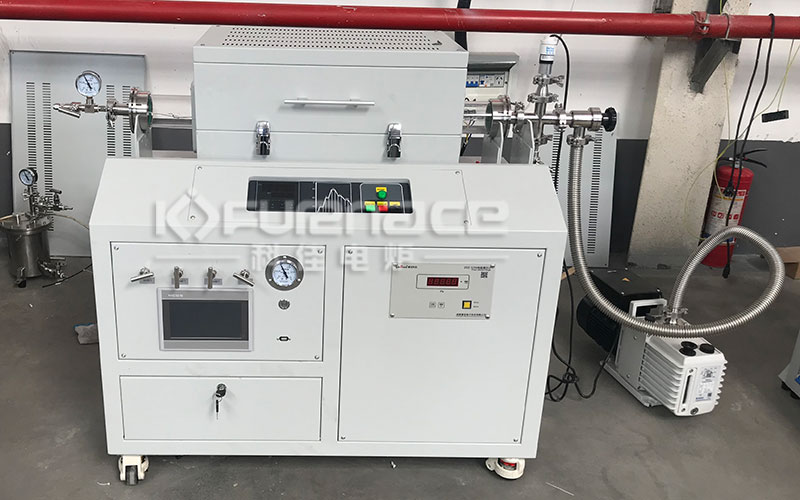

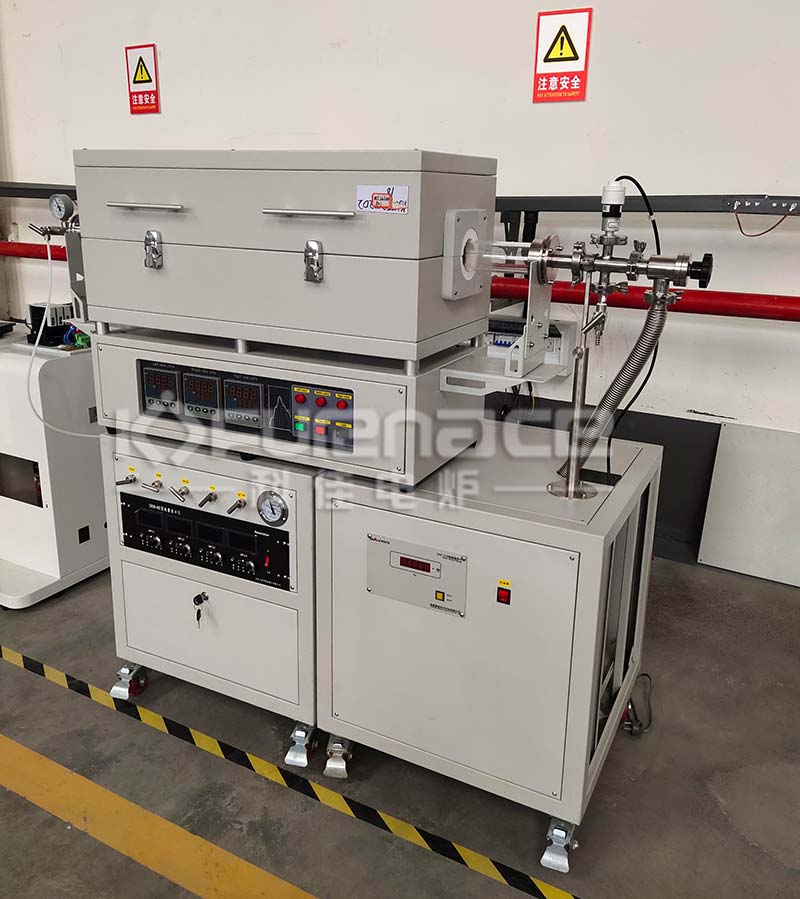

触屏版1200℃ CVD炉(点击图片查看产品详情)

综上所述，CVD炉在半导体行业中扮演着很重要的角色，其广泛的应用和多方面的优势使得半导体器件得以不断进步和创新。点击了解更多CVD炉！或者点击咨询在线客服定制各种不同型号电炉！
