实验室管式PECVD电炉

时间：2025-11-18 点击次数：0

实验室管式PECVD电炉是一种利用等离子体增强化学气相沉积技术（PECVD）进行薄膜沉积的实验设备，下面就来详细看看这类产品吧！

一、核心原理
PECVD技术通过辉光放电或射频激发产生等离子体，使反应气体（如硅烷、氨气等）在等离子体作用下分解为活性基团（如SiH₃、NH₂等）。这些活性基团在样品表面发生化学反应，生成固态薄膜（如氮化硅、氧化硅等）。等离子体的非平衡态特性（电子温度远高于气体温度）显著降低了反应活化能，使薄膜沉积可在低温（通常300-1000℃）下进行，避免高温对基底材料的损伤。

二、结构组成
实验室管式PECVD电炉通常由以下模块构成：
管式炉体：
采用石英或刚玉管，耐高温且化学稳定性强。
配备独立控温区，支持温度梯度控制（如单温区或多温区设计）。
加热元件为电阻丝或硅碳棒，最高温度可达1200℃，长期工作温度≤1100℃。
控温精度±1℃，温度均匀性±5℃，支持多段程序控温（如30段时间-温度曲线）。

等离子体发生系统：
射频电源（产生高频电场，激发气体电离。
匹配网络优化功率传输效率，减少反射功率。
特殊气路设计（如多点射频送料）确保等离子体均匀分布，提升薄膜均匀性。

真空与气路系统：
真空泵（如旋片泵或分子泵）实现腔体抽真空（极限真空度10⁻³Pa）。
质量流量计（MFC）精确控制反应气体流量，支持1-6种气体混合。
快速法兰密封结构确保腔体气密性，防止漏气。

安全与控制系统：
超温报警、过流保护、断偶提示等安全功能。
可配备触摸屏或工控电脑实现人机交互，支持数据记录与分析。

三、技术特点
低温沉积：等离子体活化降低反应温度，适用于温度敏感基底（如塑料、柔性衬底）。
高沉积速率：活性基团浓度高，薄膜生长速度快。

薄膜质量良好：
致密无针孔，附着力强，台阶覆盖性好。
可通过调节等离子体参数（如功率、气压）控制薄膜应力、折射率等性能。
材料兼容性广：可沉积氧化物（SiO₂）、氮化物（Si₃N₄）、碳化物（SiC）及二元/多元化合物。
工艺灵活性：支持共沉积（如SiON）、掺杂（如硼/磷掺杂硅）及多层结构制备。

四、应用领域
半导体与微电子：
沉积栅极氧化层（SiO₂）、钝化层（Si₃N₄）及低k介质材料。
制造薄膜晶体管（TFT）、太阳能电池（如非晶硅/微晶硅电池）及MEMS器件。

光学与光电子：
制备增透膜、反射膜、滤光片等光学涂层。
沉积透明导电氧化物（如ITO、ZnO）用于触摸屏、LED。

能源与环保：
合成石墨烯、二维材料（如六方氮化硼h-BN）及纳米线/颗粒。
制备燃料电池电解质膜、锂离子电池隔膜及催化电极。

生物医学：
沉积生物相容性涂层（如DLC、TiN）用于人工关节、牙科植入物。
制备药物缓释载体及生物传感器功能层。

表面工程：
沉积耐磨涂层（如DLC）、防腐涂层（如Al₂O₃）及防污涂层。
表面硬化处理金属/陶瓷基底，提升机械性能。

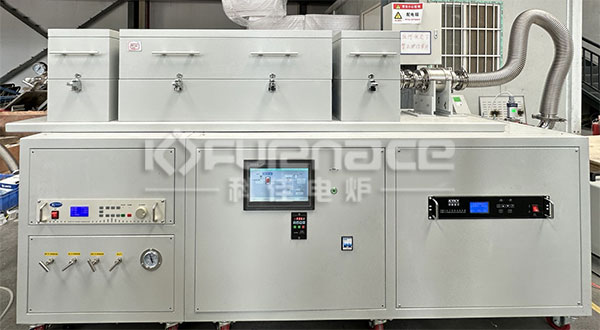

可旋转倾斜的实验室管式PECVD电炉(点击图片查看产品详情)

五、选型建议
温度需求：根据实验最高温度选择炉体极限温度（如1200℃）。
薄膜均匀性：优先选择多点射频送料及特殊气路设计的设备。
气体控制：高精度实验需配备高精度质量流量计。
安全与扩展性：确认设备是否具备超温报警、原位监测及工艺兼容性。
预算与售后：在保证性能前提下，选择性价比高且售后服务完善的品牌。点击了解更多实验室管式PECVD电炉！或者点击咨询在线客服定制各种不同型号电炉！
