CVD在半导体领域的应用

时间：2024-05-23 点击次数：0

化学气相沉积（Chemical Vapor Deposition, CVD）是半导体制造过程中关键的工艺之一，通过在气相反应物的化学反应中生成固态薄膜，沉积在衬底表面上。那么CVD在半导体领域有着怎样的应用呢？

1. 薄膜沉积
绝缘层沉积：CVD用于沉积二氧化硅（SiO₂）和氮化硅（Si₃N₄）等绝缘层，起到电绝缘、保护和钝化的作用。
金属层沉积：如钨（W）、钛（Ti）、钛氮化物（TiN）和铝（Al）等金属层的沉积，用于互连和接触孔填充。
掺杂层沉积：如磷硅玻璃（PSG）和硼硅玻璃（BSG），用于局部掺杂和表面钝化。

2. 晶体生长
外延生长：CVD用于外延生长单晶硅或其他半导体材料（如碳化硅、氮化镓），在晶圆表面形成高质量的单晶层。
碳纳米管和石墨烯生长：用于生长碳纳米管和石墨烯材料，这些材料在电子器件和传感器中有广泛应用。

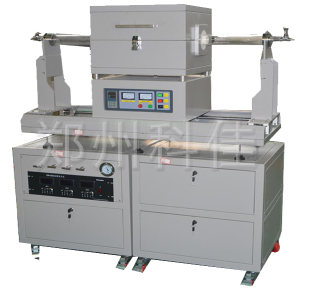

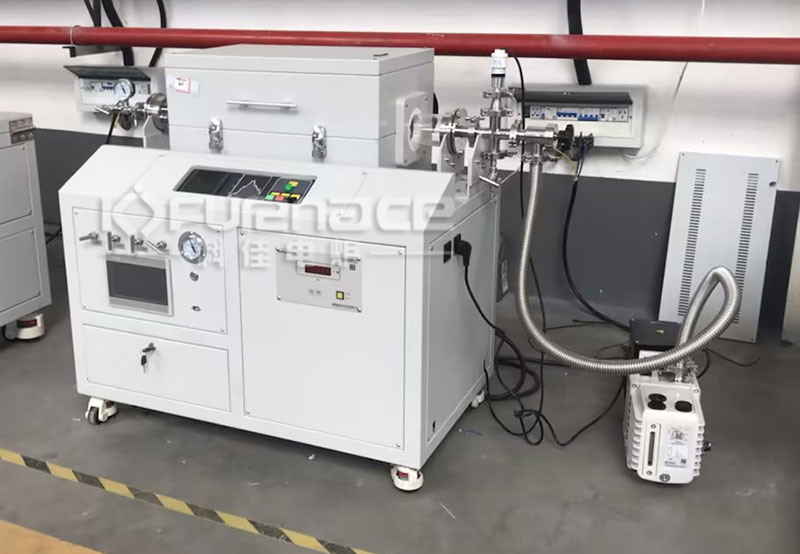

石墨烯生长CVD炉(点击图片查看产品详情)

3. 高k电介质
高k材料沉积：如铪氧化物（HfO₂）和锆氧化物（ZrO₂）等高k电介质材料，用于MOSFET栅极介质，降低漏电流，提高器件性能。

4. 阻挡层和衬垫层
阻挡层沉积：如钛氮化物（TiN）和钽氮化物（TaN），作为铜互连的扩散阻挡层，防止金属扩散。
衬垫层沉积：用于提高界面质量，改善后续薄膜沉积的均匀性和附着力。

5. 光刻工艺中的硬掩膜
硬掩膜层沉积：如氮化硅（Si₃N₄）和氧化硅（SiO₂），用于光刻工艺中的硬掩膜，提供高分辨率图形转移和刻蚀保护。

6. 光电器件制造
光伏电池：CVD用于制造薄膜太阳能电池，如硅薄膜和化合物半导体薄膜（如CdTe和CIGS），提高光电转换效率。
LED和激光器：用于沉积氮化镓（GaN）和其他III-V族化合物半导体，制造高效的发光二极管（LED）和激光器。

7. 传感器和MEMS
微机电系统（MEMS）：CVD用于沉积多晶硅和氧化硅等材料，制造微机械结构和传感器。
气体传感器：如金属氧化物半导体气体传感器，通过CVD沉积敏感薄膜，实现高灵敏度检测。

8. 先进封装
通过硅通孔（TSV）：CVD用于沉积高质量的绝缘层和金属填充材料，制作通过硅通孔，实现三维集成电路（3D IC）互连。
封装保护层：用于沉积保护层，提高封装可靠性和耐用性。

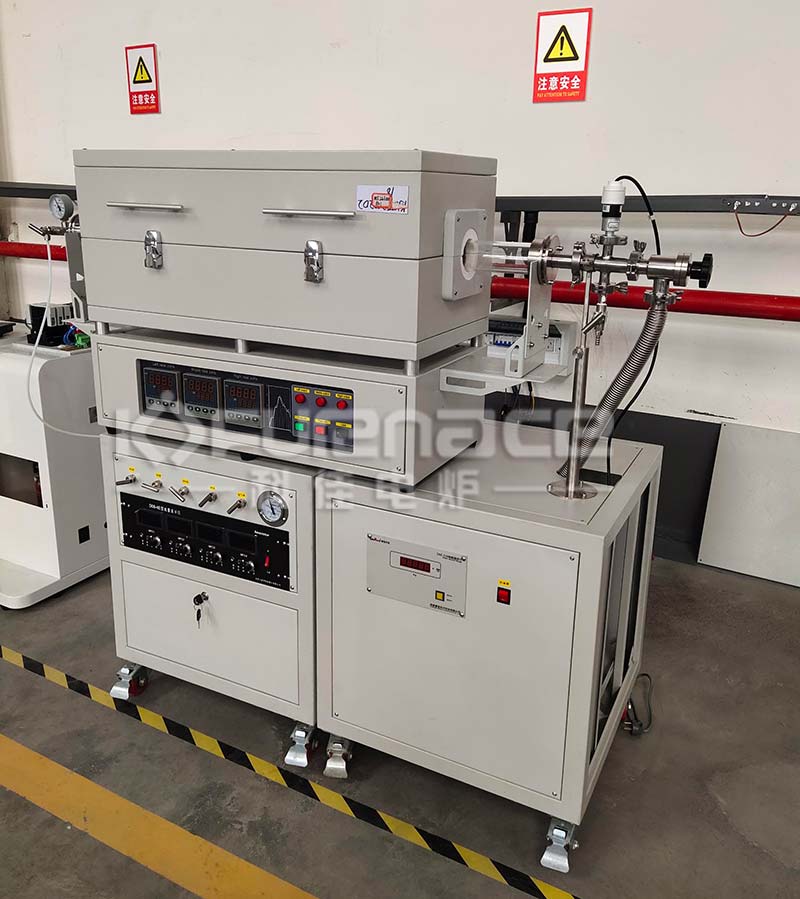

三温区低真空CVD炉(点击图片查看产品详情)

CVD在半导体领域的应用有什么优势呢？

高纯度和高质量：CVD工艺能够沉积高纯度、低缺陷的薄膜，确保器件性能和可靠性。
均匀性和可控性：通过精确控制气相反应物的流量和反应条件，可以实现薄膜的厚度和成分均匀性。
兼容性和多样性：CVD工艺适用于多种材料和基材，广泛应用于不同的半导体制造步骤。

CVD在半导体制造中的广泛应用和多方面的优势，使其成为广泛的工艺技术，使半导体器件不断进步和创新。点击了解更多CVD炉！或者点击咨询在线客服了解更多产品信息！
